* THÔNG SỐ KỸ THUẬT
Sản phẩm | Main - Bo mạch chủ |
Tên Hãng | Gigabyte |
Model | B550 AORUS ELITE |
CPU hỗ trợ | AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ New Generation AMD Ryzen™ with Radeon™ Graphics processors |
Chipset | AMD B550 |
RAM hỗ trợ | 4 x DDR4 DIMM socket hỗ trợ lên đến 128 GB (32GB / DIMM ) Kiến trúc bộ nhớ kênh đôi
|
Cổng xuất hình onboard | Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz Maximum shared memory of 16 GB |
Âm Thanh | Realtek® ALC1200 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out |
LAN | Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
Khe cắm mở rộng | 1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: - 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode - New Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. 1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset: - Supporting PCIe 3.0 x2 mode 1 x PCI Express x16 slot (PCIEX1_2), integrated in the Chipset: - Supporting PCIe 3.0 x1 mode 1 x PCI Express x1 slot (PCIEX1_1), integrated in the Chipset: - Supporting PCIe 3.0 x1 mode |
Ổ cứng hỗ trợ | 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 4 x SATA 6Gb/s connectors, integrated in the Chipset: |
USB | CPU: 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 2 x USB 3.2 Gen 1 ports on the back panel Chipset: 2 x USB 3.2 Gen 1 ports on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 2 x USB 2.0/1.1 ports on the back panel Chipset+USB 2.0 Hub: 4 x USB 2.0/1.1 ports available through the internal USB headers |
Cổng kết nối ( I/O bên trong) | 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 1 x CPU cooler LED strip/RGB LED strip header 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x Clear CMOS jumper |

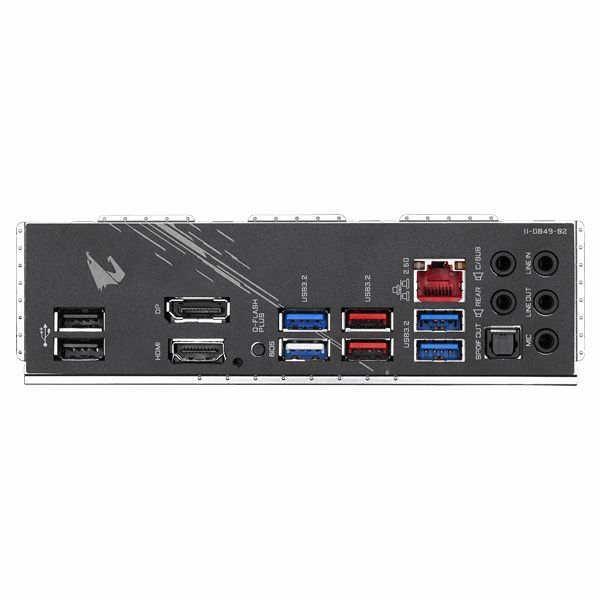

Cổng kết nối ( I/O Phía sau) | 1 x DisplayPort 1 x HDMI port 2 x USB 3.2 Gen 2 Type-A ports (red) 4 x USB 3.2 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x Q-Flash Plus button 1 x RJ-45 port 1 x optical S/PDIF Out connector 5 x audio jacks |
H/W Monitoring | Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Overheating warning Fan fail warning Fan speed control |
BIOS | 1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Các tính năng độc đáo | Support for APP Center
* Các ứng dụng có sẵn trong Trung tâm APP có thể thay đổi theo mô hình bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@BIOS Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install |
Kích cỡ | ATX Form Factor; 30.5cm x 24.4cm |
Ghi chú | Do điều kiện hỗ trợ Linux khác nhau được cung cấp bởi chipset, xin vui lòng tải về trình điều khiển Linux từ trang web của nhà cung cấp chipset hoặc trang web của bên thứ 3.
|
GIỚI THIỆU SẢN PHẨM

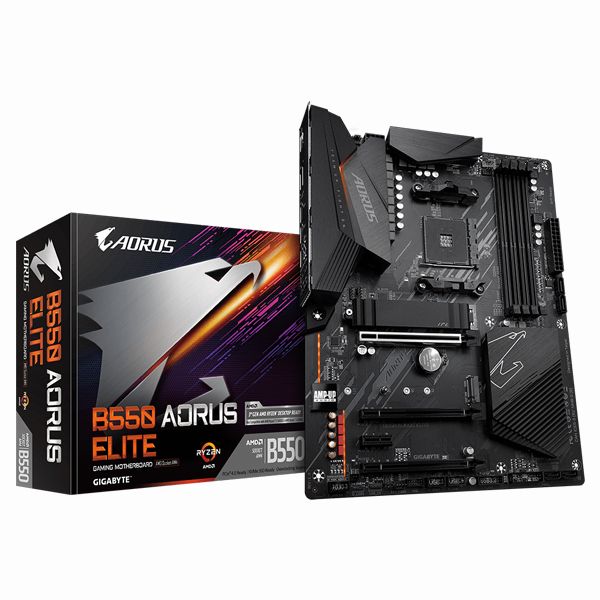

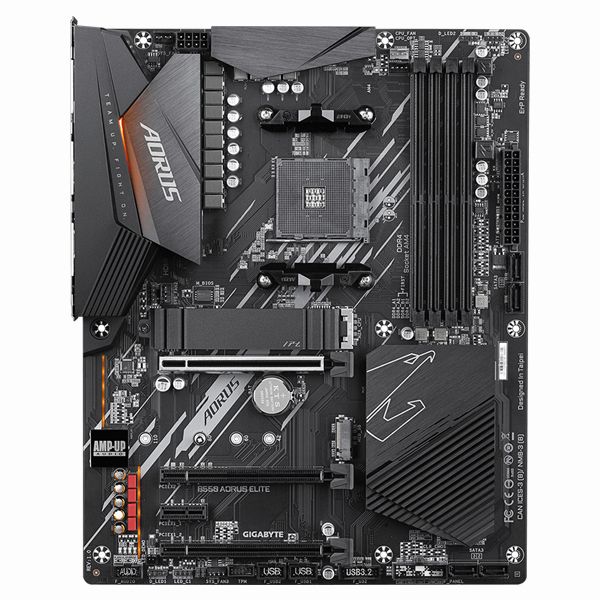

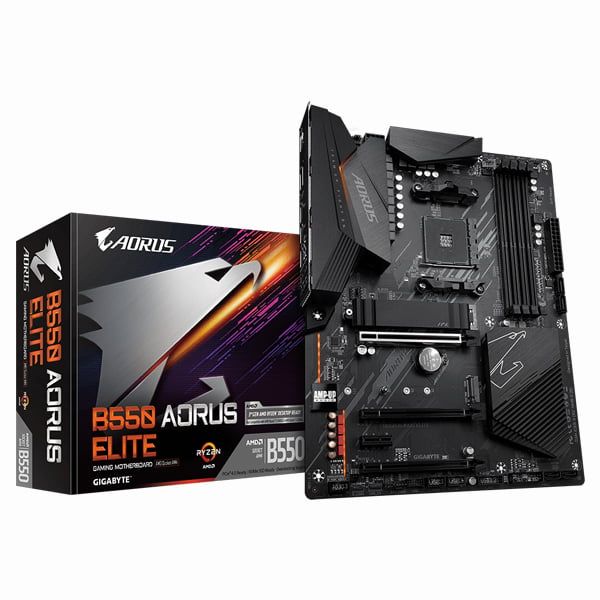

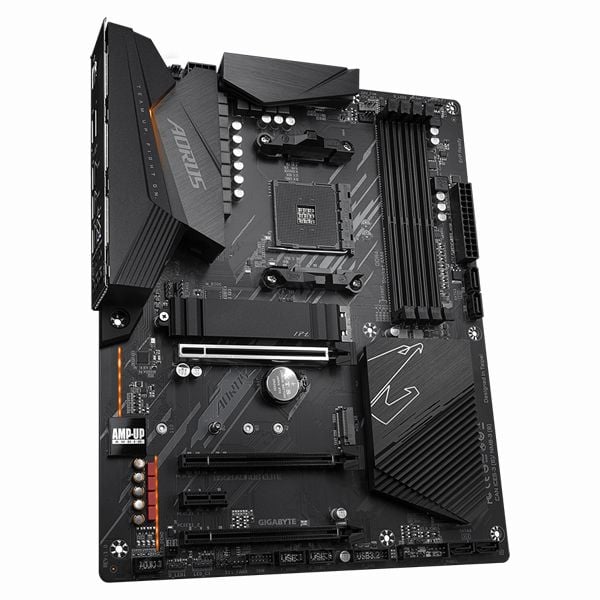

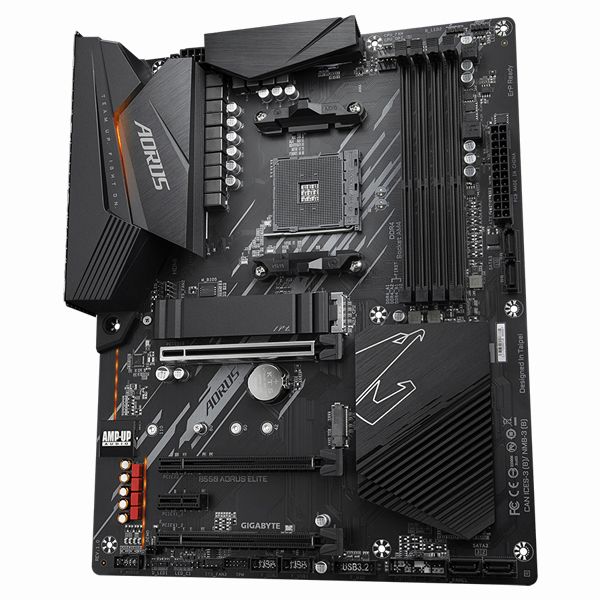

Mainboard Gigabyte B550 AORUS ELITE có bộ điều khiển PWM kỹ thuật số cung cấp điện áp phù hợp cho CPU
12 + 2 pha DrMOS không có Bộ nhân đôi PWM, mỗi pha nguồn kết nối trực tiếp với CPU. Với khả năng xử lý tổng cộng lên đến 700 Amps.
Tụ điện hoàn toàn rắn để cải thiện phản ứng thoáng qua và giảm thiểu dao động.
Bộ kết nối nguồn CPU 24 pin + 8 pin.
Bố cục bộ nhớ - Thiết kế chuỗi Daisy
Với định tuyến chuỗi daisy được tối ưu hóa, Gigabyte B550 AORUS ELITE cung cấp tốc độ đã được chứng minh là DDR4-4000 MHz và hơn thế nữa với các mô-đun bộ nhớ mật độ cao*. Định tuyến được xâu chuỗi và tối ưu hóa giúp loại bỏ hiệu ứng không mong muốn, đẩy mỗi DIMM trên mỗi kênh ở chế độ xen kẽ kênh kép đạt tần số bộ nhớ cao hơn, cung cấp cho các game thủ chuyên nghiệp trải nghiệm bộ nhớ hệ thống dày hơn và nhanh hơn.
* Hiệu suất có thể thay đổi tùy hoàn cảnh. Vui lòng tham khảo danh sách QVL để biết thông tin hỗ trợ chi tiết.
Hỗ trợ 2 SSD M.2 NVMe PCIe RAID 0
Bo mạch chủ B550 AORUS ELITE cung cấp khả năng tương thích tốt nhất trong ngành về lưu trữ NVMe cho người dùng yêu cầu dung lượng cao và tìm kiếm hiệu suất tốt nhất. Thiết kế độc đáo của AORUS có thể cấu hình RAID cho tốc độ ghi lên tới 6560 MB/s (Đọc tuần tự).
Giải pháp nhiệt tiên tiến
Hiệu suất Unthrottled (công nghệ chống giảm tốc) được đảm bảo bởi giải pháp nhiệt tiên tiến bao gồm: Tản nhiệt mở rộng, Tấm dẫn nhiệt chất lượng cao và Bộ bảo vệ nhiệt. Main B550 AORUS ELITE luôn mát trên MOSFETs và M.2 SSD ngay cả khi tải nặng. Nó cung cấp nhiệt độ thấp hơn cho những người đam mê, ép xung và các game thủ chuyên nghiệp.
Mạng LAN 2.5G - 2.5GbE LAN Onboard
Việc Giga B550 AORUS ELITE sử dụng mạng LAN 2.5G cung cấp kết nối mạng lên tới 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất 2 lần so với mạng 1GbE, được thiết kế hoàn hảo cho các game thủ có trải nghiệm chơi trò chơi trực tuyến tuyệt đỉnh.
Hỗ trợ Multi-Gig (10/100/1000 / 2500Mbps) ethernet RJ-45
Intel® USB 3.2 Gen 2 Type-C™ Controller
Bộ điều khiển USB 3.2 của Intel cung cấp các cổng USB 3.2 với tốc độ lên tới 10Gbps. Với băng thông gấp đôi so với thế hệ trước cũng như khả năng tương thích ngược với USB 2.0 và 3.0, giao thức USB 3.2 được cải tiến trên USB Type-C™ và đầu nối USB Type-A truyền thống để tương thích tốt hơn trên nhiều loại thiết bị.
Hỗ trợ HDMI 2.1 cho 4K / 60P / 21:9 / HDCP 2.3
HDMI 2.1, tương thích ngược với HDMI 2.0/1.4 và cung cấp băng thông 48Gb/giây - gấp hai lần so với thế hệ trước. Điều này mở ra tiềm năng cho người dùng chuyển nhiều luồng video, cũng như tỷ lệ 21:9 điện ảnh gốc (mà hầu hết các phim điện ảnh được quay), hỗ trợ Full HDR và HDCP 2.3, để mang lại trải nghiệm hình ảnh tốt nhất cho người xem.
Tụ điện WIMA - âm thanh cao cấp - Bộ chống ồn âm thanh
Các bo mạch chủ AORUS tự hào có sự kết hợp giữa tụ điện WIMA FKP2 cấp Hi-Fi và tụ điện âm thanh Chemiaon cao cấp. Trong khi các tụ âm thanh cao cấp phù hợp với các thiết bị âm thanh cao cấp, sử dụng công nghệ tiên tiến để cung cấp âm thanh phong phú trong âm trầm và tần số cao rõ ràng hơn, các tụ điện WIMA FKP2 đang được sử dụng rộng rãi trong các hệ thống Hi-Fi cao cấp. Việc bổ sung công nghệ này vào công nghệ âm thanh AOURS AMP-UP độc quyền tạo nên giải pháp âm thanh lý tưởng cho những người mê âm thanh khó tính nhất.
Các bo mạch chủ AORUS có tính năng chống ồn âm thanh, về cơ bản tách biệt các thành phần âm thanh nhạy cảm của bo mạch khỏi ô nhiễm tiếng ồn tiềm ẩn ở cấp độ PCB. Ánh sáng đường dẫn LED chiếu sáng để hiển thị sự phân tách của các lớp PCB.
Áo giáp PCIe siêu bền - Ultra Durable™ PCIe Armor
Thiết kế che chắn bằng thép không gỉ, sáng tạo từ GIGABYTE củng cố cho các đầu nối PCIe để cung cấp thêm sức mạnh cần thiết hỗ trợ các card đồ họa to và nặng.
Solid Pin Power Connectors - Kết nối nguồn pin rắn
Ưu điểm của đầu nối Solid Pin Power: Diện tích tiếp xúc lớn hơn, Lượng kim loại nhiều hơn để duy trì công suất cao hơn, Siêu bền và tuổi thọ cao hơn.
Q-Flash Plus
Với GIGABYTE Q-Flash Plus, bạn không cần phải cài đặt CPU, bộ nhớ và card đồ họa hoặc vào menu BIOS để flash BIOS. Chỉ cần tải xuống và lưu tệp BIOS mới (đổi tên thành gigabyte.bin) trên ổ flash USB, sau đó nhấn nút Q-Flash Plus chuyên dụng và bạn đã sẵn sàng!
