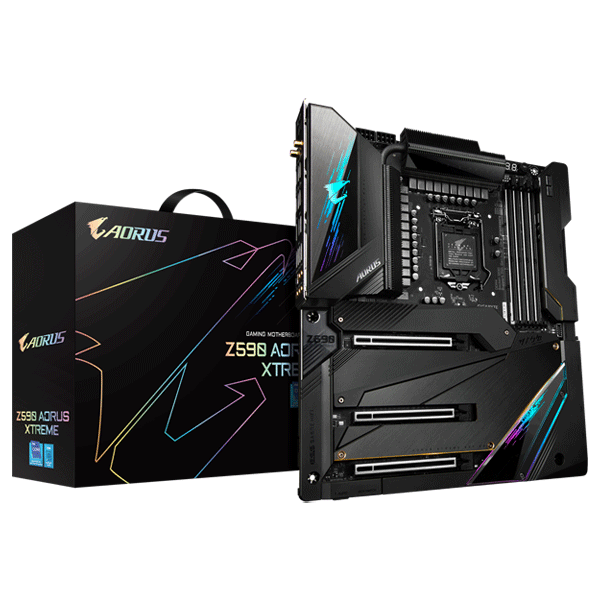

MAIN GIGA Z590 AORUS XTREME

Thông số kỹ thuật chi tiết Mainboard Gigabyte Z590 AORUS XTREME (Intel Z590, Socket 1200, ATX, 4 khe Ram DDR4)

Sản phẩm	Bo mạch chủ
Tên Hãng	GIGABYTE
Model	Z590 AORUS XTREME
CPU hỗ trợ	Intel
Chipset	Z590
RAM hỗ trợ	4 x DDR4 DIMM, tối đa 128GB Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules
Khe cắm mở rộng	1 x PCI Express x16 slot, running at x16 (PCIEX16) 1 x PCI Express x16 slot, running at x8 (PCIEX8) 1 x PCI Express x16 slot, running at x4 (PCIEX4)
Ổ cứng hỗ trợ	CPU: 1 x M.2 connector (Socket 3, M key, type 2242/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_CPU) Chipset: 1 x M.2 connector (Socket 3, M key, type 2242/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB) 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2M_SB) 6 x SATA 6Gb/s connectors
Cổng kết nối (Internal)	1. 1 x 24-pin ATX main power connector 2. 2 x 8-pin ATX 12V power connectors 3. 1 x CPU fan header 4. 1 x water cooling CPU fan header 5. 6 x system fan headers 6. 2 x system fan/water cooling pump headers 7. 1 x noise detection header 8. 2 x integrated extension cable headers for addressable and RGB LED strips 9. 6 x SATA 6Gb/s connectors 10. 3 x M.2 Socket 3 connectors 11. 1 x front panel header 12. 1 x front panel audio header 13. 1 x USB Type-C® header, with USB 3.2 Gen 2x2 support 14. 1 x USB 3.2 Gen 1 header 15. 1 x USB 2.0/1.1 headers 16. 2 x temperature sensor headers 17. 1 x power button 18. 1 x reset button 19. 1 x OC Ignition button 20. 2 x BIOS switches 21. Voltage Measurement Points

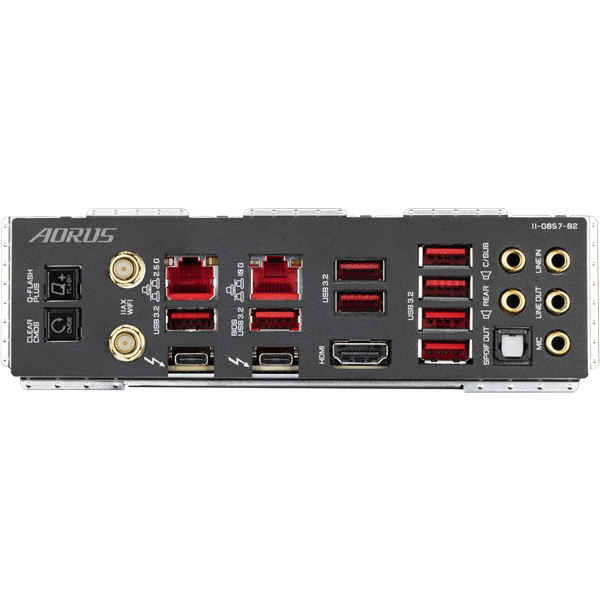

Cổng kết nối (Back Panel)	1. 1 x Q-Flash Plus button 2. 1 x Clear CMOS button 3. 2 x SMA antenna connectors (2T2R) 4. 2 x Thunderbolt™ 4 connector (USB Type-C® port, with USB 3.2 Gen 2 support) 5. 8 x USB 3.2 Gen 2 Type-A ports (red) 6. 1 x HDMI port 7. 2 x RJ-45 port 8. 1 x optical S/PDIF Out connector 9. 5 x audio jacks
LAN / Wireless	LAN: 1 x Aquantia 10GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit) (LAN1) 1 x Intel® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) (LAN2 Intel® Wi-Fi 6 AX201: WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.1 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
Kích cỡ	E-ATX Form Factor 30.5 cm x 27cm

ainboard GIGABYTE Z590 AORUS XTREME là bo mạch chủ tối thượng có thiết kế hiện đại, chức năng tuyệt vời, tản nhiệt ấn tượng, kết nối siêu nhanh, hệ thống âm thanh cấp độ Hi-Fi.

Tính năng nổi bật

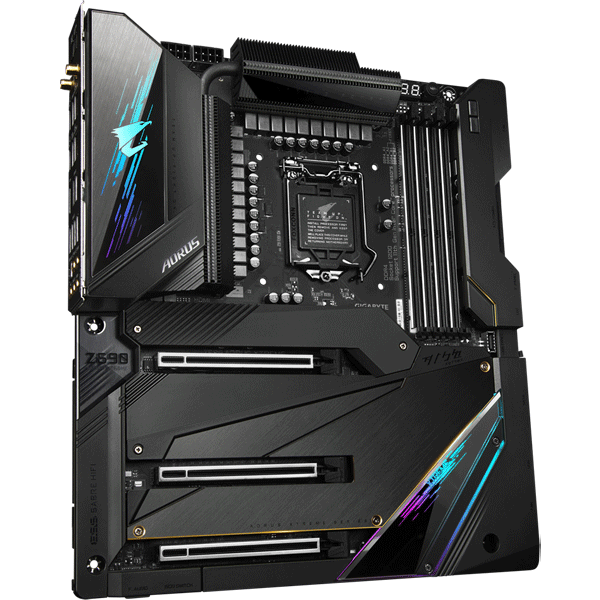

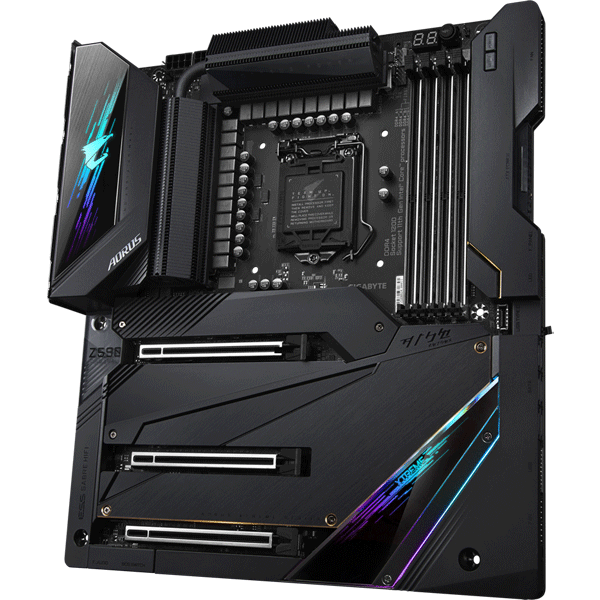

Mainboard GIGABYTE Z590 AORUS XTREME
- Hỗ trợ bộ xử lý Intel Core Series thế hệ thứ 11 và thứ 10
- Kênh đôi DDR4 không có bộ đệm ECC, 4 DIMM
- Giải pháp VRM kỹ thuật số 20 + 1 giai đoạn với giai đoạn nguồn thông minh 100A và mảng tụ điện polyme Tantali
- XTREME MEMORY với SMT DIMM và Định tuyến bộ nhớ được che chắn
- Áo giáp phản ứng nhiệt với tản nhiệt Fins-Array II, ống tản nhiệt cảm ứng trực tiếp II và tấm đế nanoCarbon
- Tích hợp Intel® Thunderbolt™ 4
- Tích hợp Intel® WiFi 6E 802.11ax 2T2R & BT 5 với 2X AORUS Antenna
- ESSential USB DAC đi kèm độc quyền
- Âm thanh 127dB SNR AMP-UP với DAC ESS SABER 9018K2M cao cấp, LME 49720, OPA1622 và tụ điện âm thanh WIMA
- AQUANTIA® 10GbE BASE-T LAN và Intel® 2.5GbE LAN với cFosSpeed
- Bộ điều hợp độc quyền AIC AORUS PRO Gen4 đi kèm
- Ba khe M.2 NVMe PCIe 4.0 * / 3.0 x4 cực nhanh với Thermal Guards II
- RGB FUSION 2.0 với thiết kế hiển thị ánh sáng LED địa chỉ đa vùng, hỗ trợ dải LED và dải LED RGB có địa chỉ
- Quạt thông minh 6 có nhiều cảm biến nhiệt độ, đầu cắm quạt lai với FAN STOP và phát hiện tiếng ồn
- Q-Flash Plus Cập nhật BIOS mà không cần cài đặt CPU, bộ nhớ và card đồ họa

THIẾT KẾ CÔNG SUẤT 20 + 1 PHASES

THIẾT KẾ CÔNG SUẤT 20 + 1 PHASES
- Kiến trúc PWM kỹ thuật số thuần túy
- 100A DrMOS cho mỗi giai đoạn
- Trình điều khiển công suất cao hiện tại-MOSFET
- Mảng tụ điện polyme Tantali
- Đầu nối nguồn CPU chân rắn 8 + 8
- Nhiệt độ thấp
- Cải thiện thoáng qua

Tản nhiệt Fins-Array II tráng Nano Carbon

Khi CPU trở nên mạnh mẽ hơn, các mô-đun VRM sẽ nóng hơn với hiệu suất cực cao. Là ứng dụng đầu tiên trong ngành sử dụng Nano Carbon làm vật liệu phủ để tăng cường bức xạ nhiệt, tăng tốc độ tản nhiệt. Nanocarbon được phủ lên tấm tản nhiệt nhờ khả năng bám dính tĩnh điện. Vật liệu phủ bao phủ toàn bộ tản nhiệt dạng vây có độ dày 200μm. Bằng cách đó, nhiệt được tản ra nhanh chóng hơn. Các thử nghiệm cho thấy mát hơn 10% với lớp phủ NanoCarbon. Fins-Array II sử dụng công nghệ cánh tản nhiệt xếp chồng có mái che hoàn toàn mới thường chỉ được sử dụng trên các thiết bị công nghiệp cần bộ trao đổi nhiệt nhỏ gọn. Nó có cấu trúc vây thứ cấp đặc biệt giúp tăng cường hiệu suất truyền nhiệt. Dòng nhiệt đi qua các cánh tản nhiệt sẽ đi vào từ mép trước của cửa gió và sau đó được dẫn hướng bởi các cửa gió hoặc cánh tản nhiệt khác. Dòng chảy hướng cửa gió này có thể cải thiện đáng kể hiệu suất truyền nhiệt.

Hỗ trợ DDR4 XMP Lên đến 5100MHz và hơn thế nữa

AORUS đang cung cấp một nền tảng đã được thử nghiệm và chứng minh để đảm bảo khả năng tương thích thích hợp với các cấu hình lên đến 5100MHz và hơn thế nữa. Tất cả những gì người dùng cần làm để đạt được mức tăng hiệu suất này là đảm bảo rằng mô-đun bộ nhớ của họ có khả năng XMP và chức năng XMP được kích hoạt và kích hoạt trên bo mạch chủ Mainboard GIGABYTE Z590 AORUS XTREME của họ.

Khe RAM bọc thép

Khe RAM bọc thép của GIGABYTE Z590 AORUS XTREME

Thiết kế che chắn bằng thép không gỉ độc quyền của GIGABYTE Z590 AORUS XTREME ngăn ngừa sự biến dạng / xoắn và uốn cong PCB, ngoài ra còn ngăn chặn sự nhiễu ESD có thể xảy ra.

AORUS PRO Gen4 AIC Adaptor

Intel Thunderbolt™ 4 thế hệ tiếp theo

Intel Thunderbolt 4

Được hỗ trợ bởi bộ điều khiển Thunderbolt của riêng Intel, giao thức Thunderbolt™ 4 mới, có sẵn trên hai đầu nối USB Type-C® ở mặt sau I/O của GIGABYTE Z590 AORUS XTREME, mang lại băng thông một dây chưa từng có lên đến 40 Gb / s, gấp đôi so với USB3.2 Gen2x2! Sự gia tăng băng thông đáng kinh ngạc này cũng đi kèm với việc hỗ trợ các giao thức khác nhau như DisplayPort 1.4a và tuân theo tiêu chuẩn USB4, tương thích ngược với USB 3.2 Gen1 và USB 2.0, mở ra một thế giới khả năng mới.
Hỗ trợ DisplayPort 1.4 làm cho Thunderbolt™ 4 trở thành thứ cần có cho bất kỳ người đam mê nào. Z590 AORUS XTREME có thể hỗ trợ hai màn hình ở độ phân giải 4K ở tốc độ 60 FPS hoặc một màn hình ở độ phân giải 8K. Ngoài ra, Thunderbolt™ 4 qua USB Type-C® có các tính năng mang tính cách mạng đầu tiên trong ngành như Power Delivery 2.0, tuân thủ đặc điểm kỹ thuật USB4 và khả năng kết nối chuỗi lên đến 10 thiết bị nhờ các cổng USB Type-C kép của Z590 AORUS XTREME.

Mạng AQUANTIA^® 10GbE BASE-T

Mainboard GIGABYTE Z590 AORUS XTREME sử dụng bộ điều khiển Ethernet AQUANTIA AQC107 có hiệu suất cao, tương thích ngược với 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX Ethernet Controller có thể cung cấp kết nối mạng lên đến 10 GbE, với 10 lần tốc độ truyền nhanh hơn so với mạng 1GbE thông thường và được thiết kế hoàn hảo cho các trung tâm đa phương tiện, máy trạm và game thủ.

Intel 802.11ax WIFI 6E

Giải pháp không dây mới nhất của Intel 802.11ax WIFI 6E với băng tần 6GHz chuyên dụng mới, cho phép hiệu suất không dây gigabit, cung cấp truyền phát video mượt mà, trải nghiệm chơi game tốt hơn, ít kết nối bị ngắt và tốc độ lên đến 2,4Gbps. Hơn nữa, Bluetooth 5 cung cấp phạm vi 4X so với BT 4.2 và truyền tải nhanh hơn.

Nút đa chức năng

Công tắc RGB: Tắt tất cả hiệu ứng ánh sáng trên bo mạch chủ.

Direct-To-BIOS: Khởi động trực tiếp vào menu BIOS mà không cần nhấn bất kỳ nút bàn phím nào.

Chế độ an toàn: Khởi động vào chế độ an toàn BIOS để thay đổi tùy chọn cụ thể mà không làm mất các cài đặt BIOS khác.

ESSential USB DAC

ESSential USB DAC
Hoàn thiện xử lý tín hiệu Digital sang Analog trên cổng USB Type-C® truy cập trước giúp loại bỏ mọi khả năng biến dạng và cung cấp khả năng giải trí âm thanh tuyệt vời để người dùng có thể trải nghiệm sự gắn kết giọng hát. Tận hưởng độ sâu của âm nhạc và âm thanh.
