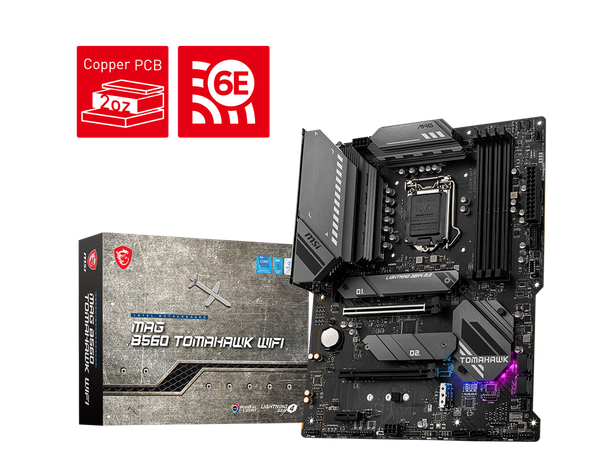

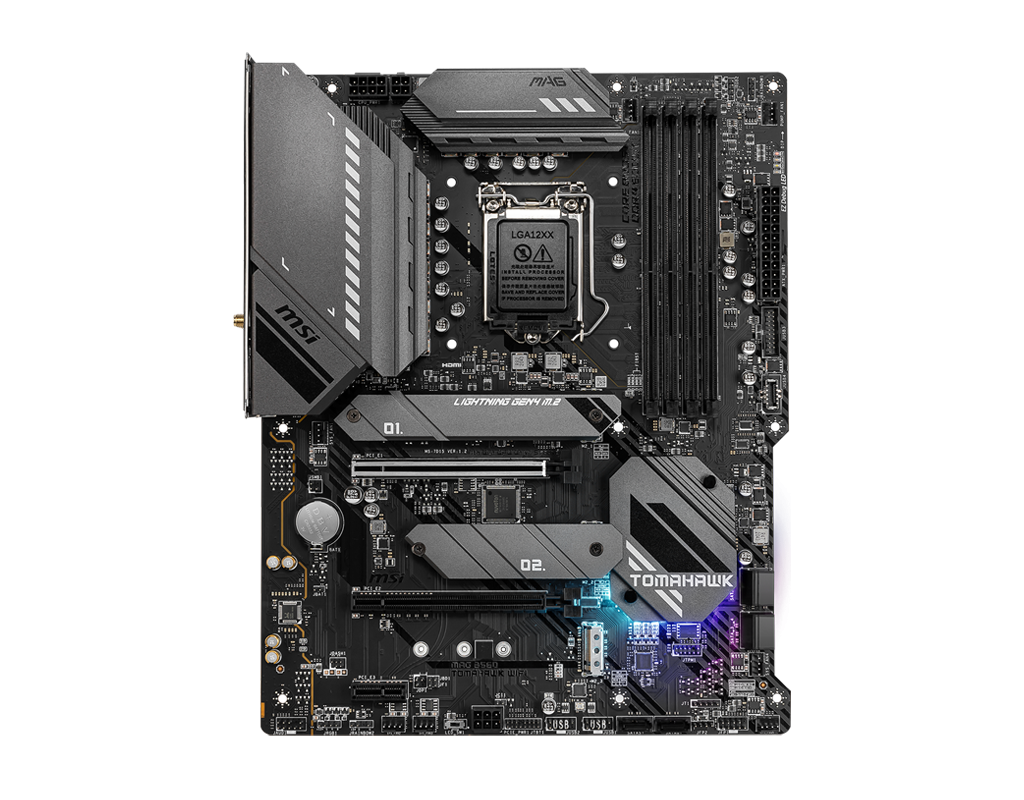

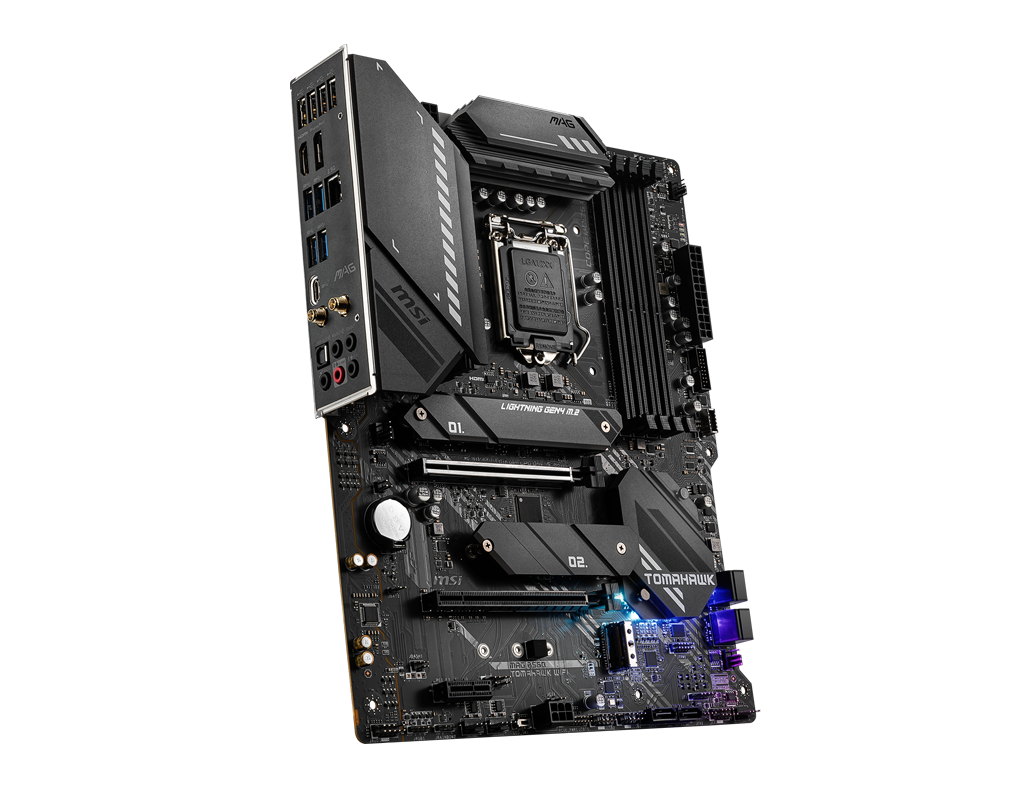

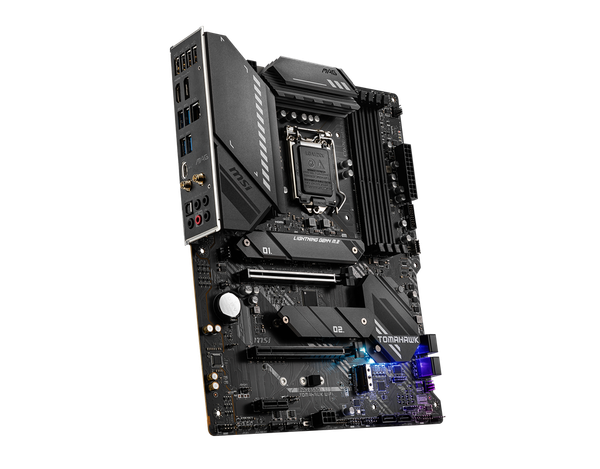

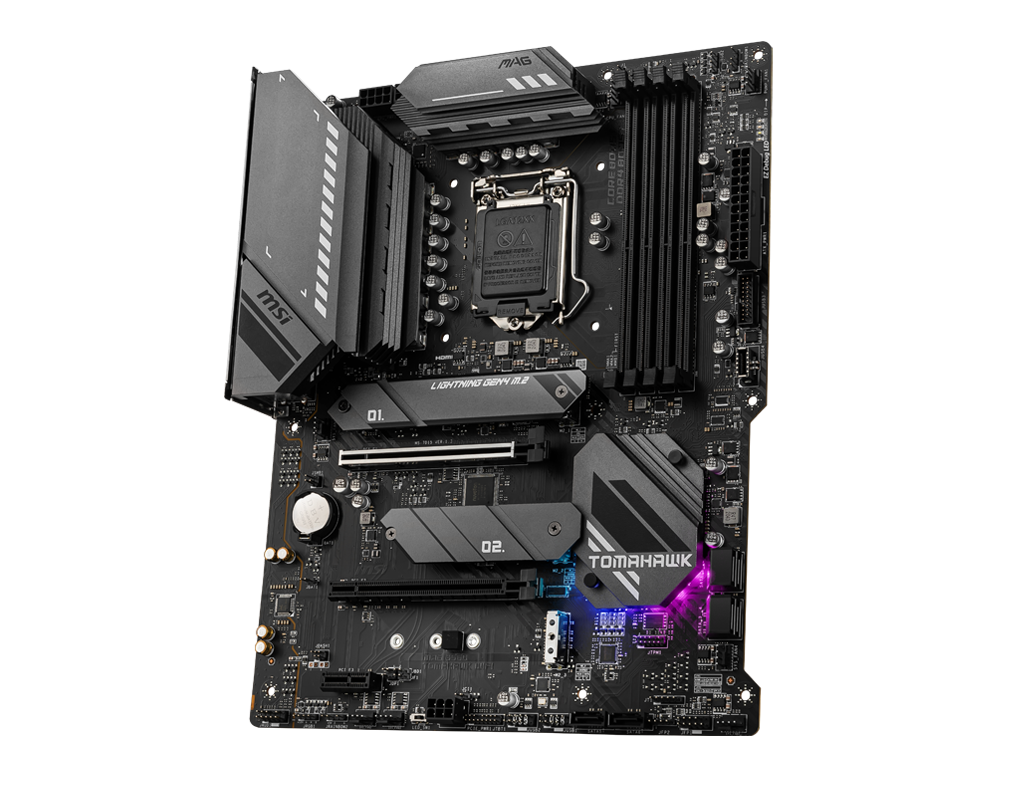

Main MSI MAG B560 TOMAHAWK WIFI

Mainboard MSI MAG B560 TOMAHAWK WIFI

CPU hỗ trợ

Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors

Processor socket LGA1200

Chipset

RAM hỗ trợ

4x DDR4 memory slots, support up to 128GB
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Tần số ép xung tối đa:
1DPC 1R Max speed up to 5066 MHz
1DPC 2R Max speed up to 4600+ MHz
2DPC 1R Max speed up to 4266+ MHz
2DPC 2R Max speed up to 4000+ MHz

Hỗ trợ chế độ kênh đôi
Hỗ trợ bộ nhớ không ECC, không đệm
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

Hình ảnh

1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz
1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz

Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

Lưu trữ

6x SATA 6Gb/s ports (from B560 chipset)
3x M.2 slots (Key M)
M2_1 slot (from CPU)
Available only on 11th Gen Intel® CPU
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280/ 22110 storage devices
M2_21 slot (from B560 chipset)
Supports up to PCIe 3.0 x4
Supports SATA up to 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready
M2_3 slot (from B560 chipset)
Supports up to PCIe 3.0 x4
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready

Hỗ trợ Công nghệ phản hồi thông minh Intel® cho bộ xử lý Intel Core™
SATA1 sẽ không khả dụng khi cài đặt M.2 SATA SSD vào khe cắm M2_2.
Trước khi sử dụng mô-đun bộ nhớ Intel® Optane™, hãy đảm bảo rằng bạn đã cập nhật trình điều khiển và BIOS lên phiên bản mới nhất từ trang web MSI.

USB

Intel® B560 Chipset
1x USB3.2 Gen 2x2 20Gbps port (Type-C port on the back panel)
1x USB 3.2 Gen 2 10Gbps port (1 Type-C available through the internal connector)
6x USB 3.2 Gen 1 5Gbps ports (4 Type-A ports on the back panel, 2 Type-A ports available through the internal connector)
4x USB 2.0 ports on the back panel

Hub-GL850G
4x USB 2.0 ports available through the internal connectors

Âm Thanh

LAN

Cổng kết nối (I/O bên trong)

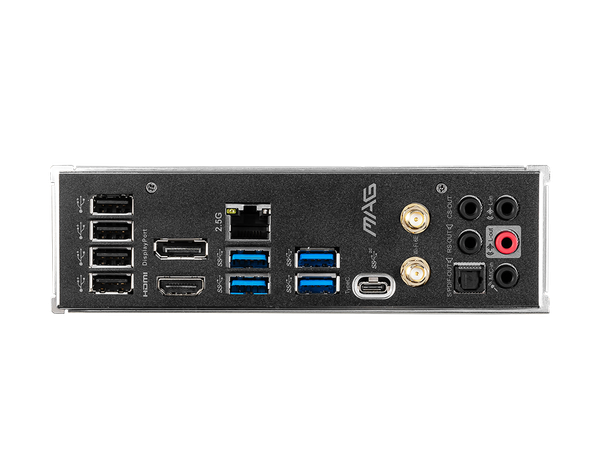

Cổng kết nối ( I/O Phía sau)

1. USB 2.0
2. DisplayPort
3. 2.5G LAN Port
4. Wi-Fi / Bluetooth Antenna
5. HD Audio Connectors
6. HDMI
7. USB 3.2 Gen 1 5Gbps Type-A
8. USB 3.2 Gen 1 5Gbps Type-A
9. USB 3.2 Gen 2x2 20Gbps Type-C
10. Optical S/PDIF OUT

Kích cỡ
