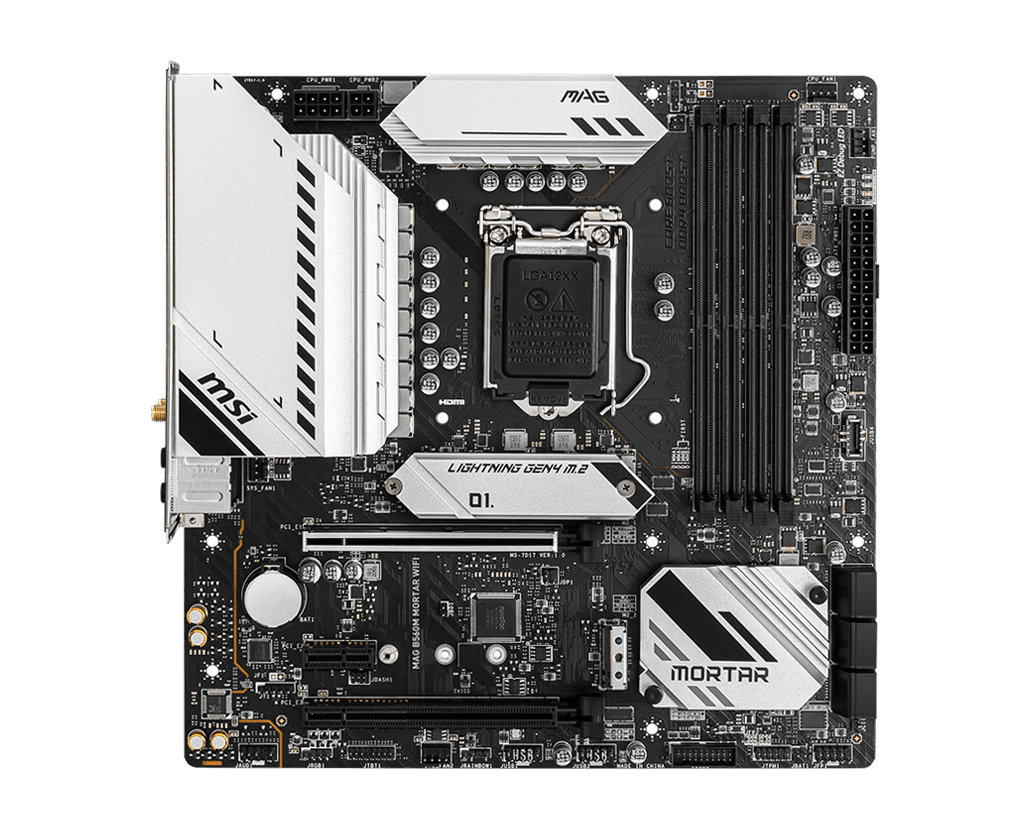

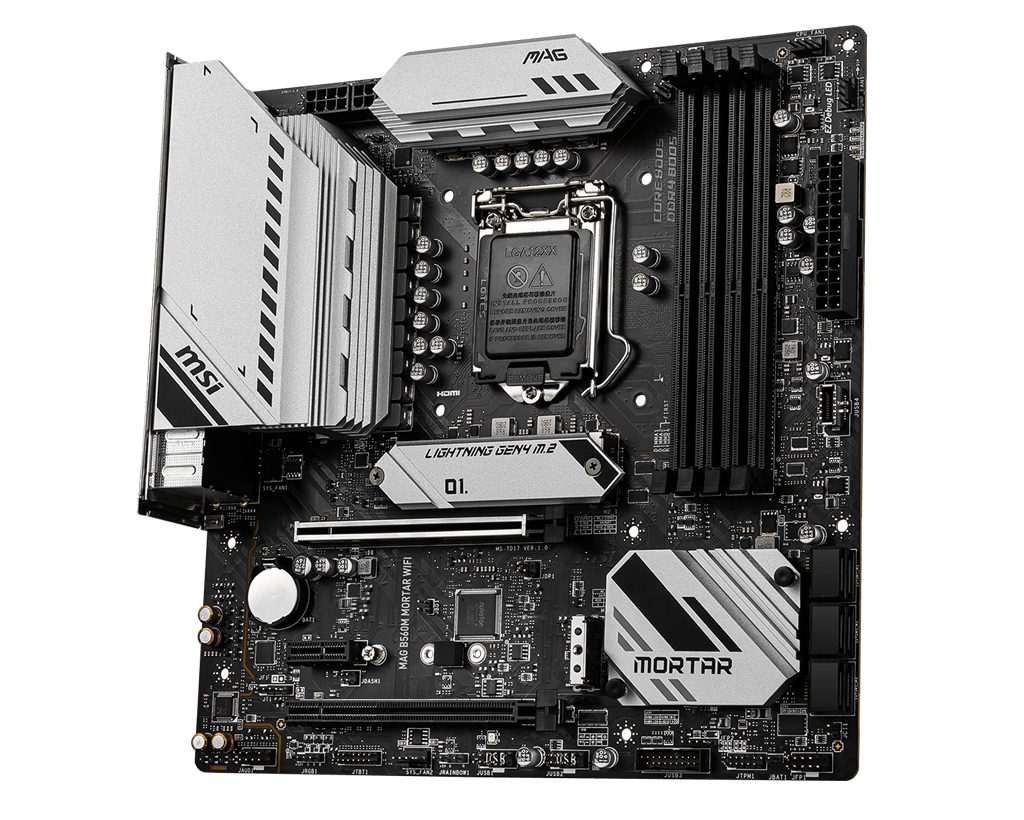

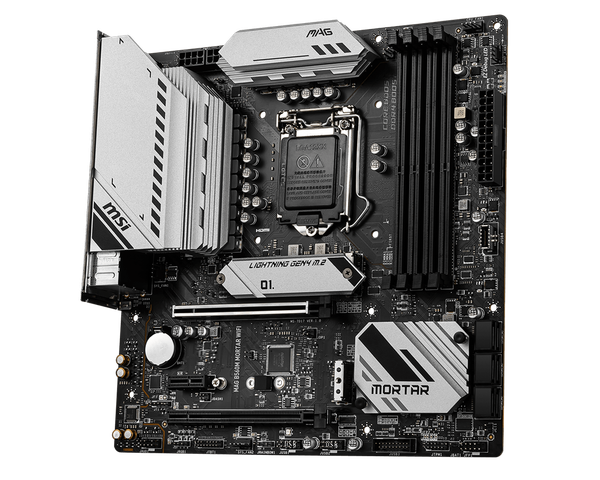

Main MSI B560M MAG MOTAR WIFI

CPU hỗ trợ

Supports 10th Gen Intel^® Core^™ Processors, 11th Gen Intel^® Core^™ Processors, Pentium^® Gold and Celeron^® Processors

Processor socket LGA1200

Chipset

RAM hỗ trợ

4x DDR4 memory slots, support up to 128GB
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Tần số ép xung tối đa:
1DPC 1R Max speed up to 5066 MHz
1DPC 2R Max speed up to 4600+ MHz
2DPC 1R Max speed up to 4266+ MHz
2DPC 2R Max speed up to 4000+ MHz

Hỗ trợ chế độ kênh đôi
Hỗ trợ bộ nhớ không ECC, không đệm
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

Hình ảnh

1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz
1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz

Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

Lưu trữ

6x SATA 6Gb/s ports (from B560 chipset)

2x M.2 slots (Key M)

M2_1 slot

Supports up to PCIe 4.0 x4 for 11th Gen Intel^® CPU (From CPU)

Supports up to PCIe 3.0 x4 & SATA 6Gb/s for 10th Gen Intel^® CPU (From B560 chipset)¹

Supports 2242/ 2260/ 2280 storage devices

M2_2 slot (From B560 chipset)

Supports up to PCIe 3.0x4

Supports 2242/ 2260/ 2280 storage devices

Intel® Optane™ Memory Ready

Hỗ trợ Công nghệ phản hồi thông minh Intel® cho bộ xử lý Intel Core™
SATA1 sẽ không khả dụng khi cài đặt M.2 SATA SSD vào khe cắm M2_2.
Trước khi sử dụng mô-đun bộ nhớ Intel® Optane™, hãy đảm bảo rằng bạn đã cập nhật trình điều khiển và BIOS lên phiên bản mới nhất từ trang web MSI.

USB

Intel^® B560 Chipset

1x USB3.2 Gen 2x2 20Gbps port (Type-C port on the back panel)

1x USB 3.2 Gen 2 10Gbps port (1 Type-C available through the internal connector)

2x USB 3.2 Gen 1 5Gbps ports are available through the internal USB 3.2 Gen 1 connector

4x USB 2.0 ports on the back panel

USB Hubs ASM1074

3x USB 3.2 Gen 1 5Gbps Type-A ports on the back panel

Hub-GL850G

4x USB 2.0 ports are available through the internal USB 2.0 connectors

Âm Thanh

LAN

1x Realtek^® RTL8125B 2.5Gbps LAN controller

Cổng kết nối (I/O bên trong)

1x 24-pin ATX main power connector

1x 8-pin ATX 12V power connector

1x 4-pin ATX 12V power connector

6x SATA 6Gb/s connectors

2x M.2 slots (M-Key)

1x USB 3.2 Gen 2 10Gbps Type-C port

1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)

2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)

1x 4-pin CPU fan connector

1x 4-pin water-pump fan connector

2x 4-pin system fan connectors

1x Front panel audio connector

2x System panel connectors

1x Chassis Intrusion connector

1x Clear CMOS jumper

1x TPM module connector

1x Tuning Controller Connector

1x TBT connector (Supports RTD3)

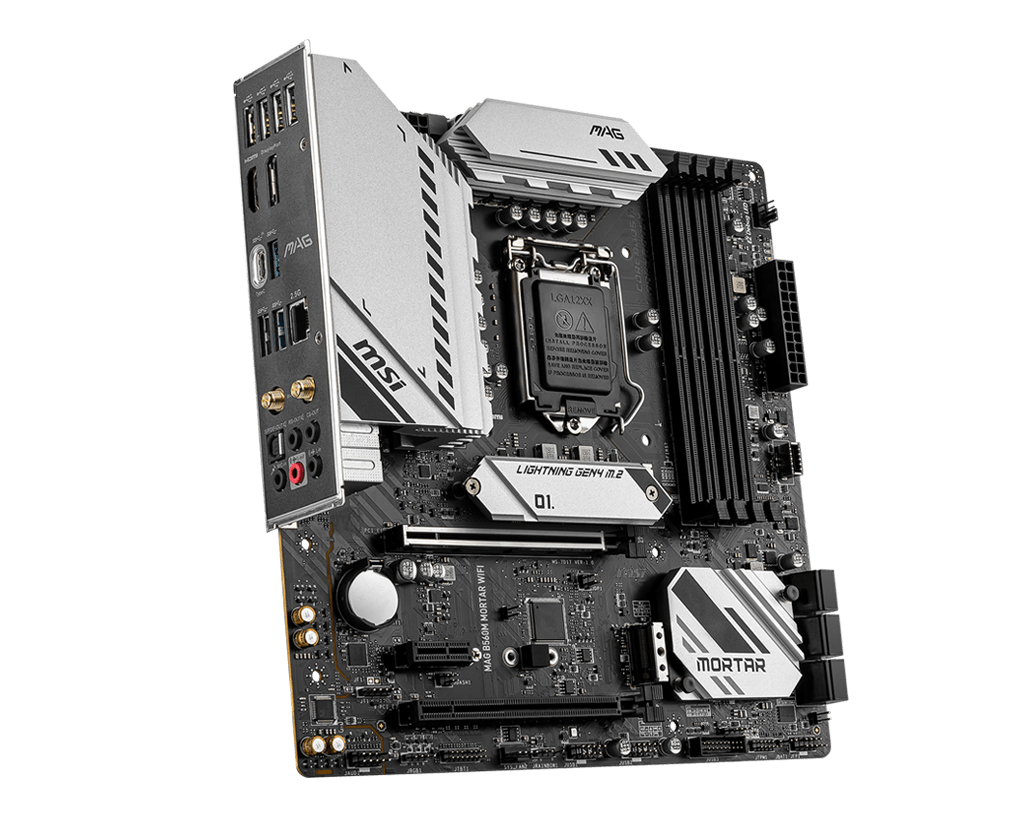

Cổng kết nối ( I/O Phía sau)

1. USB 2.0
2. DisplayPort
3. 2.5G LAN Port
4. Wi-Fi / Bluetooth Antenna
5. HD Audio Connectors
6. HDMI
7. USB 3.2 Gen 1 5Gbps Type-A
8. USB 3.2 Gen 1 5Gbps Type-A
9. USB 3.2 Gen 2x2 20Gbps Type-C
10. Optical S/PDIF OUT
