* THÔNG SỐ KỸ THUẬT
| Sản phẩm | Main - Bo mạch chủ |
| Tên Hãng | MSI |
| Model | MPG X570 GAMING PLUS |
| CPU hỗ trợ | Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for Socket AM4 |
| Chipset | AMD® X570 Chipset |
| RAM hỗ trợ | - 4x DDR4 memory slots, support up to 128GB
- Supports 1866/ 2133/ 2400/ 2666Mhz by JEDEC
- Dual channel memory architecture
- Supports non-ECC UDIMM memory
- Supports ECC UDIMM memory (non-ECC mode)
- Supports un-buffered memory
|
| Khe cắm mở rộng | - 1x PCIe 4.0/3.0 x16 slot (PCI_E1)
- 3rd Gen AMD Ryzen™ support PCIe 4.0 x16 mode
- 2nd Gen AMD Ryzen™ support PCIe 3.0x16 mode
- Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics support PCIe 3.0 x8 mode
- 1x PCIe 4.0/ 3.0 x16 slot (PCI_E3, supports x4 mode)
- 3x PCIe 3.0 x1 slots1
- PCI_E2 will be unavailable when installing the PCIe card in PCI_E4 slot.
- The speeds may vary for different devices
|
| Cổng xuất hình ( ONBOARD GRAPHICS ) | - 1x HDMI 1.4 port, supports a maximum resolution of 4096x2160 @24Hz1
- Only support when using Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Processors
- Maximum shared memory of 2048 MB
|
| Ổ cứng hỗ trợ | AMD® X570 Chipset- 6x SATA 6Gb/s ports
- 2x M.2 slots (Key M)
- M2_1 slot(from AMD® Processor)
- Supports PCIe 4.0 x4 (3rd Gen AMD Ryzen™)
- Supports PCIe 3.0 x4 (2nd Gen AMD Ryzen™/ Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics)
- Supports 2242/ 2260/ 2280/ 22110 storage devices - M2_2 slot (from AMD® X570 Chipset)
- Supports PCIe 3.0 x4 and SATA 6Gb/s
- Supports 2242/ 2260/ 2280 storage devices - Supports RAID 0, RAID 1 and RAID 10
|
| USB | AMD® X570 Chipset- 6x USB 3.2 Gen 1 (SuperSpeed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB 3.2 Gen 1 connectors)
- 6x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB 2.0 connectors)
AMD® Processor- 2x USB 3.2 Gen 2 (3rd Gen AMD Ryzen™) or USB 3.2 Gen1 (2nd Gen AMD Ryzen™/ Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics) ports (1x Type-A & 1x Type-C) on the back panel
- 2x USB 3.2 Gen1 (SuperSpeed USB) Type-A ports on the back panel
|
| Âm Thanh | Realtek® ALC1220 Codec- 7.1-Channel High Definition Audio
- Supports Optical S/PDIF output
|
| LAN / Wireless / Bluetooth | - 1x Realtek® 8111H Gigabit LAN Controller
|
| Cổng kết nối ( I/O bên trong) | - 1x 24-pin ATX main power connector
- 1x 8-pin ATX 12V power connector
- 1x 4-pin ATX 12V power connector
- 6x SATA 6Gb/s connectors
- 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
- 2x USB 3.2 Gen1 connectors (supports additional 4 USB 3.2 Gen1 ports)
- 1x 4-pin CPU fan connector
- 1x 4-pin water-pump connector
- 4x 4-pin system fan connectors
- 1x Front panel audio connector
- 2x System panel connectors
- 1x TPM module connector
- 1x Serial port connector
- 1x Clear CMOS jumper
- 1x Chassis Intrusion connector
- 2x 4-pin RGB LED connectors
- 2x 3-pin RAINBOW LED connectors
- 4x EZ Debug LEDs
|

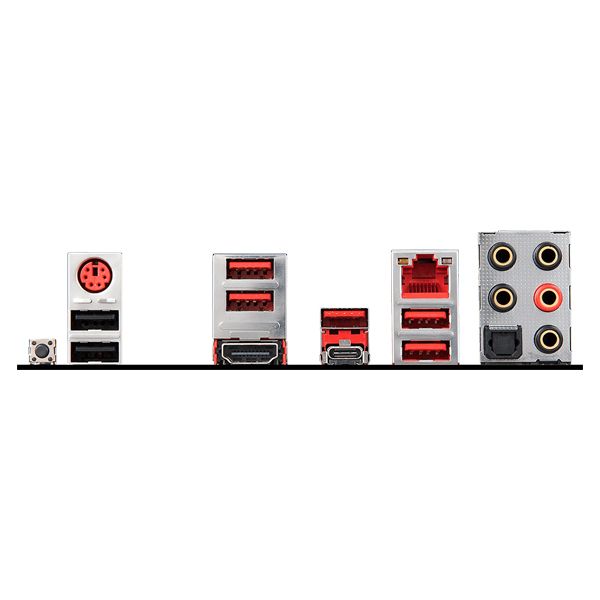

| Cổng kết nối ( I/O Phía sau) | - Keyboard / Mouse
- USB 3.2 Gen1 Type-A
- LAN
- Audio Connectors
- Flash BIOS Button
- USB 2.0
- HDMI
- USB 3.2 Gen2 Type-A + C
- USB 3.2 Gen1 Type-A
- Optical S/PDIF out
|
| Kích cỡ | - 12 in. x 9.6 in. (30.4 cm x 24.3 cm)
- ATX Form Factor
|

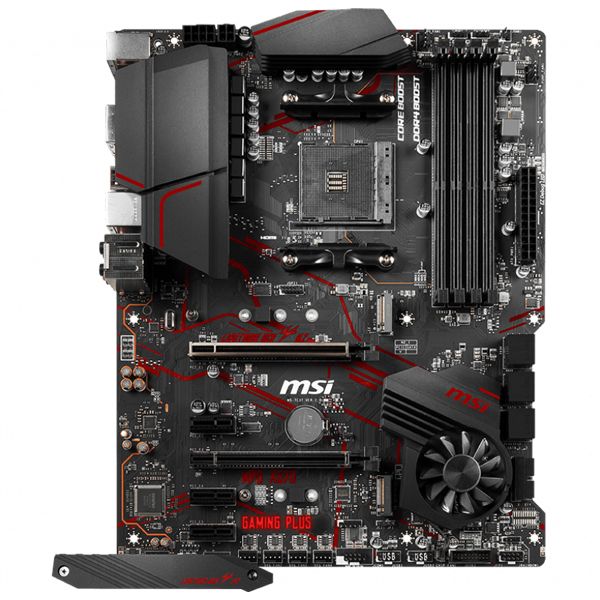

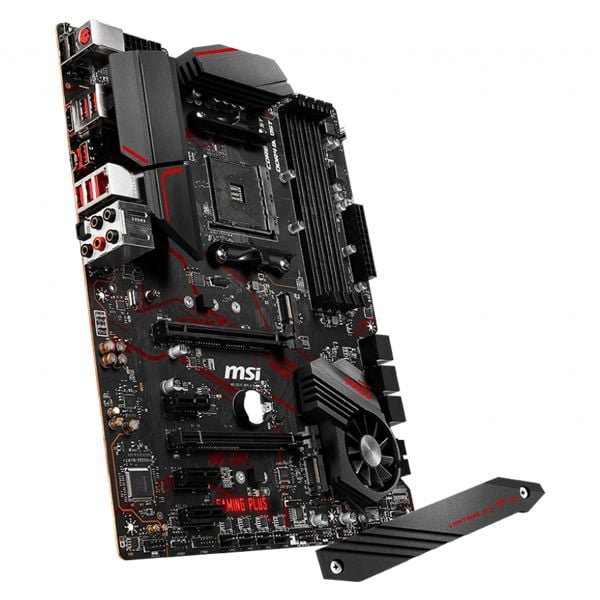

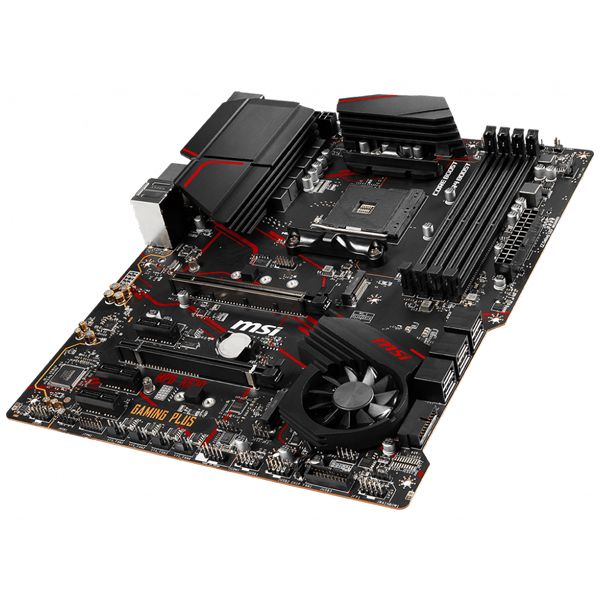

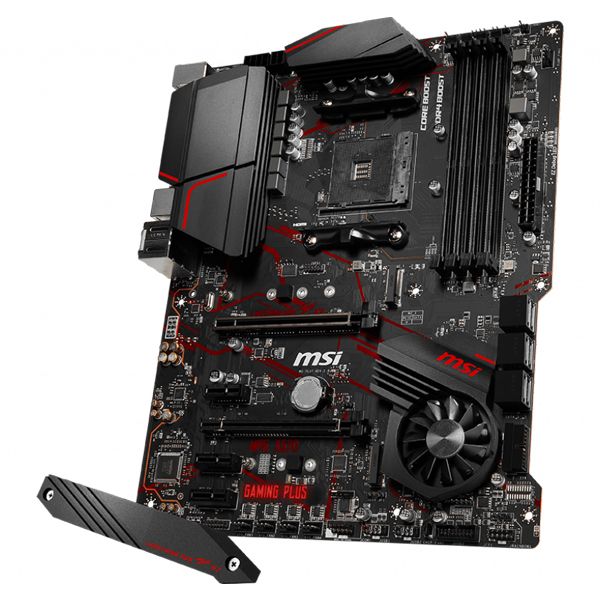

MPG X570 GAMING PLUS là một trong những chiếc mainboard AM4 cao cấp của MSI, được thiết kế để tối ưu riêng cho các bộ CPU Ryzen thế hệ thứ 3 vừa được AMD cho ra mắt. So với các dòng mainboard AM4 trước đây của MSI, MPG X570 GAMING PLUS được cải thiện rất nhiều về hệ thống tản nhiệt và bộ cấp nguồn để đem lại hiệu năng tối ưu nhất cho kiến trúc Zen 2 của AMD.
Thiết kế
Khác với các dòng mainboard AM4 trước đây, kể cả là X470, MPG X570 GAMING PLUS được thay đổi thiết kế khá nhiều, về khả năng cấp nguồn, tản nhiệt cho tới tính năng của chipset. Toàn bộ các linh kiện như mosfet, tụ, cuộn cảm đều là loại tốt nhất và được gia công một cách kĩ lưỡng nhằm đem lại hiệu năng ổn định và tối ưu nhất cho các bộ CPU cao cấp.
Không những vậy, thiết kế mạch của MPG X570 GAMING PLUS cũng được làm mới hoàn toàn, dựa trên thiết kế mạch của các dòng mainboard server để đem lại tín hiệu kết nối ổn định hơn. Các khe cắm PCIe cũng được gia công cứng cáp hơn, nhất là với một chiếc mainboard có thể hỗ trợ một lúc nhiều card màn hình như MPG X570 GAMING PLUS.
Tản nhiệt
Với đầy đủ các chân cắm 4pin (PWM) và các cảm biến nhiệt độ ở khắp các khu vực quan trọng trên mainboard, giúp người sử dụng có thể điều khiển hệ thống tản nhiệt một cách dễ dàng và chính xác, giúp tối ưu hiệu năng hoạt động.
Một điều đặc biệt trên các mainboard sử dụng chipset X570 là sự trở lại của quạt tản nhiệt cho chipset. Điều này cho phép chipset X570 có thể hoạt động ở hiệu năng cao hơn, hỗ trợ tốt nhất cho khe cắm PCIe 4.0.
Kết nối
Sở hữu bộ chipset X570, đem lại cho MPG X570 GAMING PLUS khả năng kết nối xuất sắc. Với bộ xử lý mạng Realtek 8111H vừa tối ưu cho trải nghiệm chơi game vừa giúp tốc độ truyền tải dữ liệu.
