* THÔNG SỐ KỸ THUẬT
| Thông tin chung | |
| Thương hiệu | GIGABYTE |

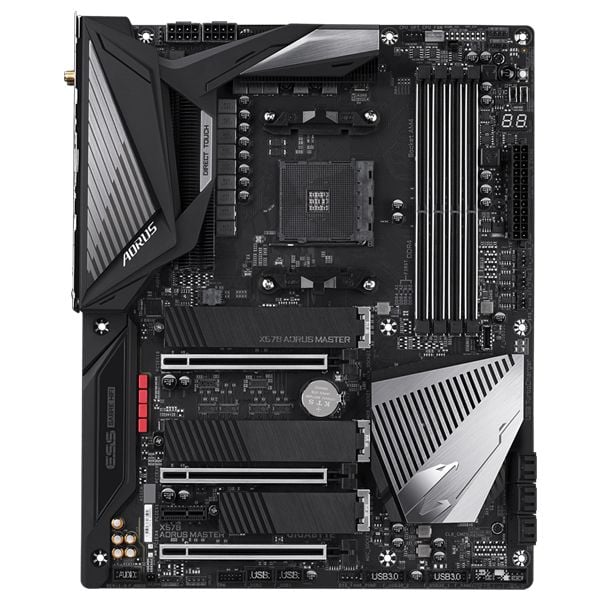

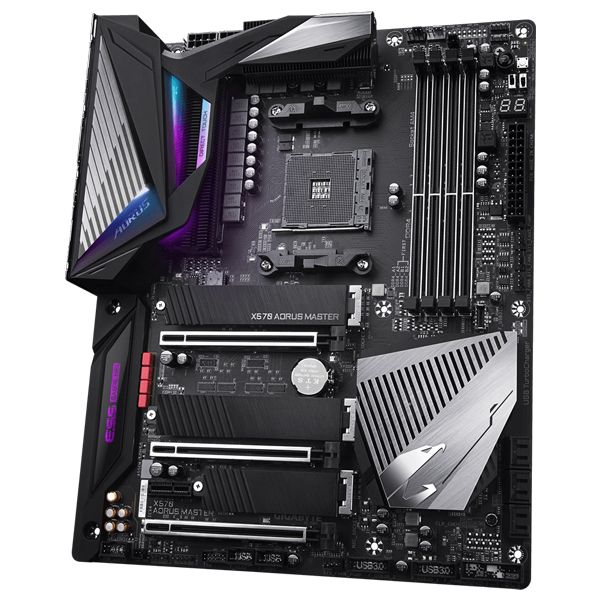

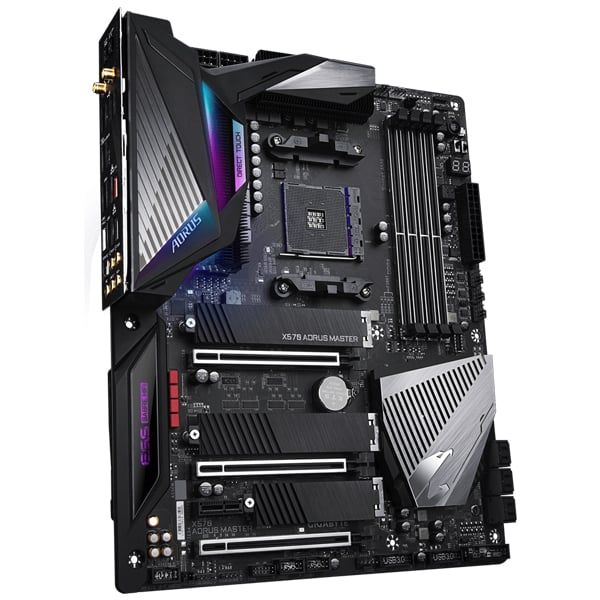

| Tên sản phẩm | X570 AORUS MASTER |
| Tương thích CPU | |
| CPU Socket | AMD AM4 |
| Loại CPU | Bộ xử lý AMD Ryzen ™ thế hệ thứ 3 / Bộ xử lý AMD Ryzen ™ thế hệ thứ 2 / AMD Ryzen ™ thế hệ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics |
| Hỗ trợ công nghệ CPU | |
| Chipset | |
| Chipset | AMD X570 |
| Đồ hoạ tích hợp | |
| Chipset đồ hoạ tích hợp | Không |
| Bộ nhớ | |
| Số lượng khe bộ nhớ | 4 x DIMM |
| Chuẩn bộ nhớ | Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: Hỗ trợ cho DDR4 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 ( OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2357/2400/233 MHz Bộ xử lý AMD Ryzen ™ thế hệ 2 / AMD Ryzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics: Hỗ trợ cho bộ nhớ DDR4 3600 (O.C.) / 3400 (O.C.) / 3333 (O.C.) / 3200 (O.C.) / 2933/2477/2300 MHz Hỗ trợ cho các bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC * * Chế độ ECC được hỗ trợ bởi AMD Ryzen ™ thế hệ thứ 3 AMD Ryzen ™ và thế hệ thứ nhất AMD Skzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không đệm ECC Hỗ trợ cho các mô-đun bộ nhớ Extreme Memory Profile (XMP) |
| Bộ nhớ tối đa hỗ trợ | 128GB |
| Kênh bộ nhớ hỗ trợ | Kênh đôi |
| Khe mở rộng | |
| PCI Express 3.0 x16 | Được tích hợp trong CPU (PCIEX16 / PCIEX8): Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16) 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x8 (PCIEX8) Bộ xử lý AMD Ryzen ™ thế hệ 2: 1 khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x16 (PCIEX16) 1 khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x8 (PCIEX8) * Khe cắm PCIEX8 chia sẻ băng thông với khe cắm PCIEX16. Khi sử dụng bộ xử lý AMD Ryzen ™ thế hệ thứ 3 / Bộ xử lý AMD Ryzen ™ thế hệ thứ hai, khe cắm PCIEX16 hoạt động ở chế độ tối đa x8. AMD Ryzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics: 1 khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x8 (PCIEX16) Được tích hợp trong Chipset (PCIEX4 / PCIEX1): 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 * / 3.0 và chạy ở x4 (PCIEX4) |
| Hỗ trợ đa GPU | Hỗ trợ cho các công nghệ NVIDIA® Quad-GPU SLI ™ và 2 chiều NVIDIA® SLI ™ Hỗ trợ cho AMD Quad-GPU CrossFire ™ và công nghệ AMD CrossFire ™ 2 chiều |
| PCI Express x1 | 1 khe cắm PCI Express x1, hỗ trợ PCIe 4.0 * / 3.0 |
| Lưu trữ | |
| SATA 6Gb/s | 4 x SATA 6Gb/s |
| M.2 | Được tích hợp trong CPU (M2A_SOCKET): Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: 1 x Cổng M.2 ( Socket 3, M-Key, loại 2242/2260/2280/22110 Hỗ trợ SSD SATA và PCIe 4.0 x4 / x2) Bộ xử lý AMD Ryzen ™ thế hệ thứ 2 / AMD Ryzen ™ thế hệ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics: 1 x Cổng M.2 ( Socket 3, M-Key, loại 2242/2260/2280/22110 Hỗ trợ SSD SATA và PCIe 3.0 x4 / x2) Được tích hợp trong Chipset (M2B_SOCKET / M2C_SOCKET): 1 x Cổng M.2 ( Socket 3, M-Key, loại 2242/2260/2280/22110 Hỗ trợ SSD SATA và PCIe 4.0 * / 3.0 x4 / x2) (M2B_SOCKET) * Chỉ dành cho bộ xử lý AMD Ryzen ™ thế hệ thứ 3. 1 x Cổng M.2 ( Socket 3, M-Key, loại 2242/2260/2280 Hỗ trợ SSD SATA và PCIe 4.0 * / 3.0 x4 / x2) (M2C_SOCKET) |
| Hỗ trợ Intel Optane | Không |
| SATA RAID | 0,1,10 |
| Âm thanh tích hợp | |
| Chipset âm thanh | Realtek® ALC1220-VB |
| Số kênh âm thanh | 8 Kênh |
| Mạng LAN | |
| LAN Chipset | 1 x Intel® GbE LAN chip (10/100/1000 Mbit) (LAN1) 1 x Realtek® 2.5GbE LAN chip (10/100/1000/2500 Mbit) (LAN2) |
| Tối độ mạng LAN tối đa | 2500 Mbit |
| Mạng LAN không dây | Wi-Fi 802.11a / b / g / n / ac / ax, hỗ trợ Băng tần kép 2,4 / 5 GHz |
| Bluetooth | BLUETOOTH 5.0 |
| Cổng kết nối mặt sau | |

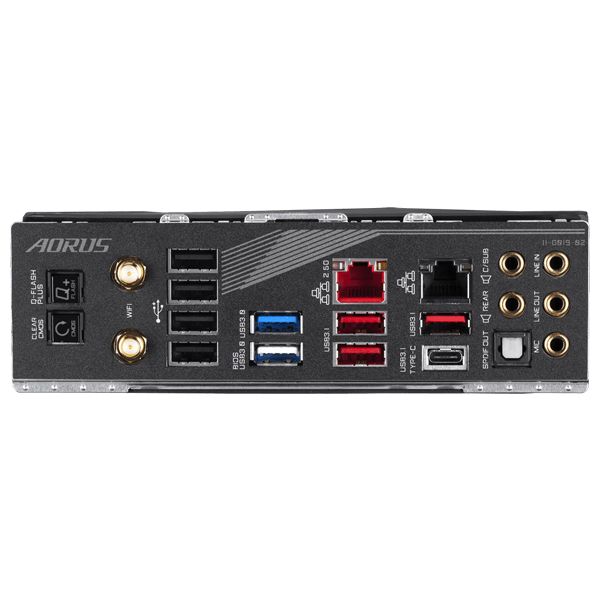

| Cổng kết nối mặt sau | 1 nút Q-Flash Plus 1 x Nút xóa Clear Đầu nối ăng ten 2 x SMA (2T2R) 1 x cổng USB Type-C ™, có hỗ trợ USB 3.2 Gen 2 2 x USB 3.2 Gen 2 * / Gen 1 Cổng loại A (màu đỏ) * Chỉ dành cho bộ xử lý AMD Ryzen ™ thế hệ thứ 3. 1 x USB 3.2 Gen 2 Cổng loại A (màu đỏ) 2 cổng USB 3.2 Gen 1 4 cổng USB 2.0 / 1.1 2 cổng RJ-45 1 x đầu nối S / PDIF Out quang 5 lỗ cắm âm thanh |
| Cổng kết nối bên trong | |
| USB bên trong | 1 x cổng USB Type-C ™, có hỗ trợ USB 3.2 Gen 2 2 x USB 3.2 Gen 1 2 x USB 2.0 / 1.1 |
| Cổng khác | 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 2 x system fan/water cooling pump headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x front panel header 1 x front panel audio header 1 x noise detection header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 2 x temperature sensor headers 1 x power button 1 x reset button 2 x BIOS switches 1 x Clear CMOS jumper Voltage Measurement Points |
| Tính chất vật lý | |
| Chuẩn kích cỡ | ATX |
| Đèn LED | |
| Kích cỡ ( Rộng x Dài ) | 305 mm x 244 mm |
| Cổng cấp nguồn | 1 x kết nối điện năng 24-pin EATX 2 x kết nối điện năng 8-pin ATX 12V |
| Tính năng | |
| Tính năng | Hỗ trợ cho APP Center * Các ứng dụng có sẵn trong APP Center có thể thay đổi theo mô hình bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. @BIOS Tự động Trạm mây EasyTune Khởi động nhanh Tăng cường trò chơi Hợp nhất RGB Sao lưu thông minh Bàn phím thông minh Khảo sát thông minh Trình xem thông tin hệ thống Trình chặn USB Bộ tăng tốc USB Hỗ trợ cho Q-Flash Plus Hỗ trợ cho Q-Flash Hỗ trợ cài đặt Xpress |
| Đóng hộp | |
| Danh sách phụ kiện | |
* MÔ TẢ SẢN PHẨM
- Hỗ trợ AMD thế hệ thứ 3 Ryzen ™ / Thế hệ thứ hai Ryzen ™ / Thế hệ thứ hai Ryzen ™ với Radeon ™ Vega Graphics / Ryzen ™ với Bộ xử lý đồ họa Radeon ™ Vega
- Kênh đôi ECC / Non-ECC không có bộ đệm DDR4, 4 DIMM
- Trực tiếp 14 giai đoạn Giải pháp VRM kỹ thuật số Infineon với PowIRstage
- Thiết kế nhiệt tiên tiến với tản nhiệt Fins-Array và Heat Touch trực tiếp
- Bộ ba NVMe PCIe 4.0 / 3.0 x4 M.2 siêu nhanh với bộ ba nhiệt
- Intel® WiFi 6 802.11ax 2T2R & BT 5
- Phía sau Âm thanh SNR AMP-UP 125dB với ALC1220-VB & ESS SABER 9118 với tụ điện âm thanh WIMA
- Realtek ® 2.5GbE + Intel ® Gigabit LAN với cFosSpeed
- USB TurboCharger cho thiết bị di động Hỗ trợ sạc nhanh
- RGB FUSION 2.0 với Thiết kế hiển thị đèn LED có thể định địa chỉ đa vùng, hỗ trợ dải LED & dải LED có thể định địa chỉ
- Quạt thông minh 5 có nhiều cảm biến nhiệt độ, tiêu đề quạt lai với FAN STOP và phát hiện tiếng ồn
- Đầu trước & sau USB 3.2 Gen2 Type-C ™
- Tấm giáp cơ bản tích hợp & I / O Shield Armor
- Q-Flash Plus Cập nhật BIOS mà không cần cài đặt CPU, bộ nhớ và thẻ đồ họa
